P5_第4集_晶体管应用1_防反接电路_通过PMOS管来实现防反接电路的优化以及整个防反接电路的总结

通过PMOS管来实现防反接电路的优化以及整个防反接电路的总结

5.0时长 00:22:32·   1193人已学习

讲师：白纪龙    资深工程师

P5_第4集_晶体管应用1_防反接电路_通过PMOS管来实现防反接电路的优化以及整个防反接电路的总结课程介绍

P5_第4集_晶体管应用1_防反接电路_通过PMOS管来实现防反接电路的优化以及整个防反接电路的总结


1.PMOS实现防反接电路存在的问题1:限流的问题-->安全隐患-->串联一个电阻在栅极和地之间


2.PMOS实现防反接电路存在的问题2:Vgss没有防护机制，存在安全隐患


但是PMOS防反接电路存在一个问题，大多数的MOS管其栅极和源极之间的极限电压即Vgs的安全电压一般都很低基本上都在20V一下，所以我们必须想办法将Vgs电压限制在20V一下，如果不做限制的话，如果超过20V,其PMOS会损毁，所以我们必须想办法解决这个问题，如何解决，我们首先想到的肯定是稳压二极管进行电压限制

(1)不加稳压二极管其防反接电路工作过程分析

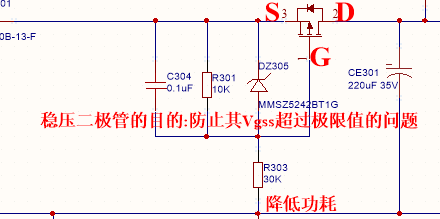

(2)加了稳压二极管其防反接电路工作过程分析:正常工作的时候-->和不加稳压二极管相同； 当瞬态高压过来的时候，稳压二极管会将Vgs限制在稳压电压处，实现对PMOS的保护


3.实际案例分析:


4.实际的产品中使用的防反接电路

(1)诸如手机，手环等移动设备:使用PMOS管来实现

(2)诸如大型医疗设备，工业设备等非移动设备:可使用肖特基二极管或者PMOS来实现
